환기설비 급배기 밸런싱 오류는 세대마다 풍량을 측정해 설계풍량과 비교하고, 댐퍼를 조정한 뒤 다시 측정해 편차가 줄어드는지 보는 방식으로 진단한다. 조정 후 편차가 해소되면 시공·밸런싱 오류이고, 댐퍼를 완전히 열어도 풍량이 모자라면 장비 정압이나 덕트 경로가 원인인 저감형 설계 결함으로 분류한다. 이 순서를 따르면 하자 책임 범위와 개선 방법을 근거를 갖춰 정할 수 있다.
목차
세대 간 풍량 편차가 문제 되는 이유와 적용 기준
「건축물의 설비기준 등에 관한 규칙」은 신축 또는 리모델링하는 공동주택에 시간당 0.5회 이상 환기가 이루어지도록 자연환기설비나 기계환기설비를 설치하게 한다. 별표 1의5는 기계환기설비의 정격풍량을 최소·적정·최대 3단계 이상으로 조절할 수 있어야 하고, 적정 단계에서 세대를 시간당 0.5회 환기할 수 있는 풍량을 확보해야 한다고 정한다. 모든 세대가 이 환기횟수를 만족하도록 24시간 가동할 수 있어야 한다는 조건도 붙어 있다.
여기서 핵심은 기준이 단지 전체가 아니라 세대 단위로 적용된다는 점이다. 준공 서류상 장비 용량이 충분해도 덕트 말단 세대나 특정 평면 타입에서 풍량이 모자라면 해당 세대는 기준에 못 미친다. 급기와 배기 가운데 한쪽만 부족해도 세대가 양압이나 음압으로 기울어 냄새 유입, 현관문 틈새 소음, 결로 같은 민원으로 이어진다.
실태 연구도 이런 편차가 드물지 않다는 점을 보여준다. 주거용 열교환환기장치를 대상으로 한 KCI 게재 연구에서는 TAB 전 급기 풍량이 설계 대비 평균 24%, 최대 114% 차이를 보였고, 세대 급배기 차이가 양압 최대 57㎥/h, 음압 최대 -99㎥/h까지 나타났다. TAB 뒤에는 급기 평균 4.3%, 배기 평균 3.6% 수준으로 편차가 줄었다. 편차 상당 부분이 조정으로 풀린다는 뜻이고, 조정으로 풀리지 않는 나머지를 가려내는 것이 이 글에서 다루는 진단의 목적이다.
환기설비 급배기 밸런싱 진단 1단계 — 세대별 설계풍량 대조표 작성
측정에 들어가기 전에 비교 기준부터 만든다. 기계설비 설계도서, 장비 사양서, TAB 보고서(있는 경우), 준공 도면을 모아 세대 타입별로 급기구·배기구 개수, 단말별 설계풍량, 장비 적정 단계 풍량을 표로 정리한다. 설계도서의 단말 풍량 합계가 장비 적정 단계 풍량과 맞지 않으면 그 자체로 설계 검토 항목이 된다.
입력 예시를 들면 다음과 같다. 전용 84㎡, 천장고 2.3m인 세대라면 단순 실체적은 약 193㎥이고, 시간당 0.5회에 해당하는 풍량은 약 97㎥/h다. 적정 단계 설계 급기 풍량이 이보다 작게 잡혀 있다면 시공 품질과 상관없이 설계 단계에서 이미 기준 미달이다. 환기 대상 체적을 어디까지 잡을지는 설계 기준과 인허가 서류를 따라 확인해야 하며, 이 계산은 대략적인 검산 용도로만 쓴다.
대조표에는 세대 위치 정보도 함께 넣는다. 층, 라인, 장비에서 단말까지 덕트 길이, 분기 순서를 적어두면 나중에 편차가 특정 위치에 몰리는지 한눈에 보인다. 이 단계에서 표를 제대로 만들지 않으면 이후 측정값을 무엇과 비교할지 기준이 흔들린다.
설계풍량 대조표 기본 항목
| 항목 | 확인 자료 | 용도 |
|---|---|---|
| 단말별 설계풍량 | 기계설비 설계도서 | 편차율 계산 기준 |
| 장비 적정 단계 풍량 | 장비 사양서 | 단말 합계와 대조 |
| 시간당 0.5회 풍량 | 세대 체적 계산 | 법정 기준 검산 |
| 층·라인·덕트 길이 | 준공 도면 | 편차 위치 패턴 분석 |
2단계 — 단말 풍량 측정과 편차율 계산
측정 조건을 먼저 고정한다. 환기장치는 적정 단계로 두고 필터 상태를 확인하며, 창문과 현관문은 닫고 주방후드와 욕실 배기팬은 끈다. 필터가 막혀 있으면 그 상태의 측정값은 밸런싱 오류가 아니라 유지관리 문제를 반영하므로, 필터를 청소하거나 교체한 뒤 측정하고 교체 여부를 기록에 남긴다.

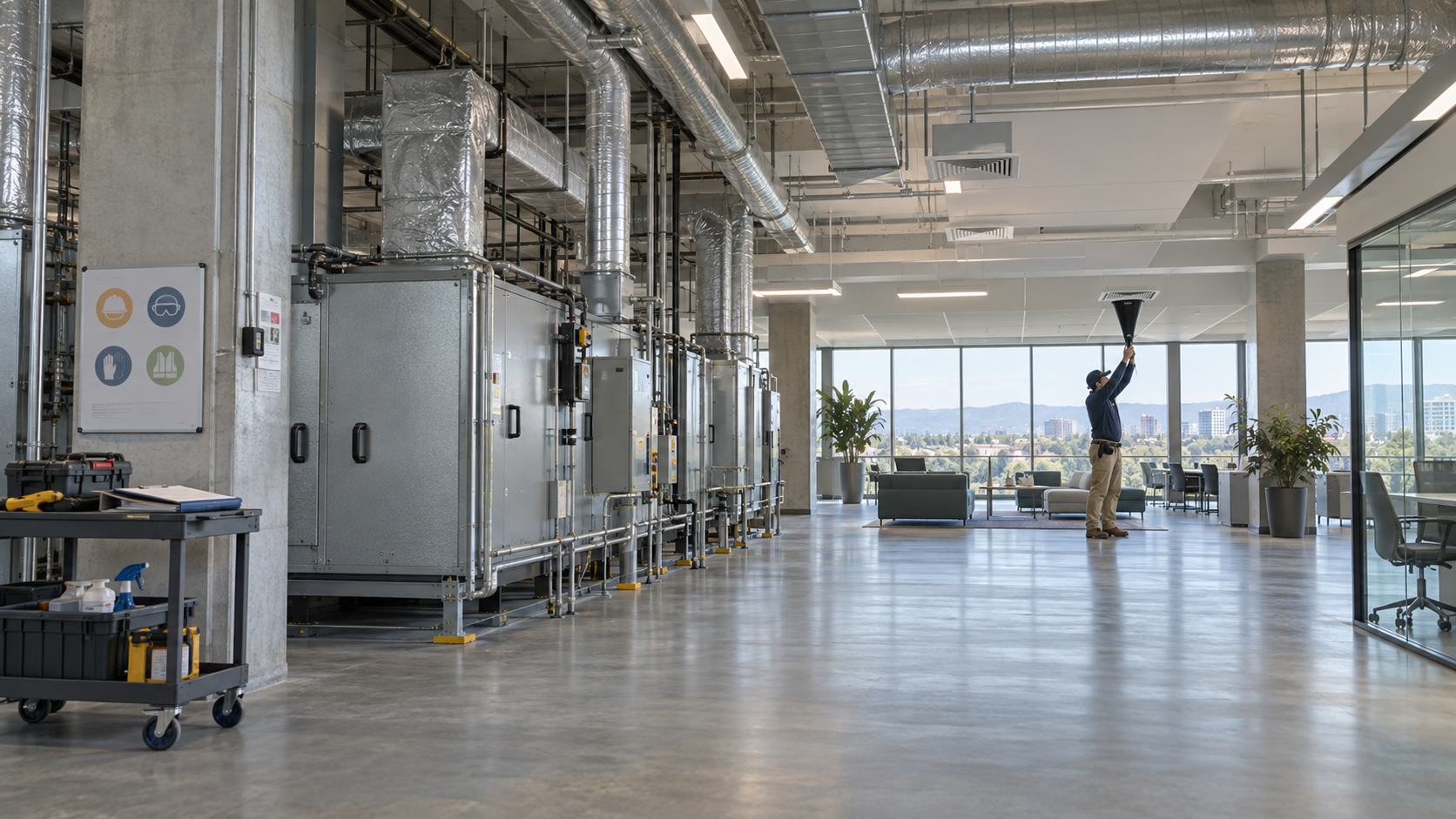

단말마다 후드형 풍량계로 급기와 배기 풍량을 측정하고, 편차율은 (측정풍량 – 설계풍량) ÷ 설계풍량 × 100으로 계산한다. 예를 들어 거실 급기 설계가 40㎥/h이고 측정값이 29㎥/h라면 편차율은 약 -28%다. 같은 방식으로 세대 전체 급기 합계와 배기 합계를 따로 구한다.
허용 편차는 법규에 일률적인 수치가 있는 항목이 아니다. TAB 시방서나 설계서에 명시된 허용 범위를 따르고, 명시가 없으면 측정 전에 발주처·시공사와 판정 기준을 서면으로 합의해 둔다. 기준을 측정 후에 정하면 결과 해석을 두고 분쟁이 생기기 쉽다.
단말 풍량 측정 절차
- 운전 조건 고정
적정 단계, 창문·현관문 닫힘, 후드·욕실팬 정지 - 필터 확인
막힘 시 청소·교체 후 측정하고 기록 - 단말 측정
후드형 풍량계로 급기·배기 단말별 측정 - 편차율 계산
(측정-설계)÷설계×100, 세대 합계 산출
3단계 — 세대 급배기 차이와 압력 상태 판정
세대 급기 합계에서 배기 합계를 빼면 세대가 어느 쪽 압력으로 기우는지 알 수 있다. 값이 양수면 양압 경향이라 실내 공기가 틈새로 빠져나가고, 음수면 음압 경향이라 복도·계단실·인접 세대 공기가 틈새로 들어온다. 공동주택에서 이웃 세대 냄새나 담배 연기가 들어온다는 민원이 있으면 음압 경향 세대를 먼저 의심한다.
세대 간 비교도 필요하다. 같은 수직 라인에서 위아래 세대의 급배기 차이 방향이 서로 반대이면 세대 간 공기 이동 경로가 생길 수 있다. 이런 경우에는 풍량 합계만 볼 것이 아니라 현관문 하부 틈새 기류를 연기 발생기나 차압계로 확인해 실제 방향을 기록한다.
주의할 예외가 있다. 주방후드나 욕실팬을 켜면 세대가 일시적으로 음압이 되는 것은 정상 운전 범위에 속한다. 진단은 환기장치 단독 운전 상태를 기준으로 하고, 후드 운전 시의 압력 변화는 따로 측정해 참고값으로 남긴다.
4단계 — 밸런싱 오류와 저감형 설계 결함 구분
구분 방법은 조정 후 재측정이다. 편차가 큰 단말의 풍량조절댐퍼를 조정해 설계풍량에 맞추고 다시 측정한다. 덕트 분기에서 가장 먼 단말부터 장비 쪽으로 조정해 나가는 것이 일반적인 TAB 순서이며, 조정 후 편차가 합의 범위 안으로 들어오면 원인은 밸런싱 오류로 판정한다.
반대로 해당 계통 댐퍼를 모두 완전히 열어도 설계풍량에 못 미치면 조정으로 해결할 수 없는 저감형 설계 결함일 가능성이 높다. 대표적인 원인은 장비 기외정압이 실제 덕트 저항보다 작은 경우, 덕트 길이·굴곡이 과다한 경우, 단말이나 덕트 치수가 설계풍량에 비해 작은 경우다. 같은 평면 타입 세대가 모두 비슷한 비율로 미달하면 설계 쪽 원인일 가능성이 크고, 특정 세대만 미달하면 덕트 꺾임, 이탈, 댐퍼 고착 같은 시공 결함을 먼저 점검한다.
오류와 해결 사례를 예로 들면 다음과 같다. 급기 편차 -28%였던 세대에서 가까운 단말의 댐퍼를 조이자 말단 단말 풍량이 올라가 편차가 합의 범위 안으로 들어왔다면, 이는 분배 불균형으로 인한 밸런싱 오류다. 같은 방식으로 조정했는데 장비 적정 단계 총 풍량 자체가 설계보다 낮게 유지된다면, 단계 설정을 올려 임시로 대응하되 소음과 에너지 증가를 함께 기록하고 설계 검토를 요청한다.
밸런싱 오류와 설계 결함 구분
| 판정 신호 | 밸런싱 오류 | 저감형 설계 결함 |
|---|---|---|
| 댐퍼 조정 후 | 편차 해소 | 편차 지속 |
| 댐퍼 완전 개방 | 불필요 | 설계풍량 미달 |
| 편차 분포 | 특정 단말·세대 | 같은 평면 타입 전체 |
| 조치 방향 | TAB 재조정 | 장비·덕트 설계 검토 |
※ 특정 세대만 미달하면 덕트 꺾임·이탈·댐퍼 고착 같은 시공 결함을 먼저 점검한다.
5단계 — 조치 결과 기록과 재측정 관리
기록부에는 측정일, 측정기 모델과 교정 일자, 운전 단계, 필터 상태, 단말별 설계·측정·조정 후 풍량, 세대 급배기 차이, 판정 결과를 남긴다. 판정 칸에는 밸런싱 오류, 시공 결함, 저감형 설계 결함 가운데 하나를 적고 근거가 된 재측정값을 함께 기재한다. 이 기록은 하자 청구나 책임 배분 협의에서 가장 먼저 요구되는 자료다.
조정을 마친 뒤에는 댐퍼 개도를 표시하거나 고정해 입주자나 관리 인력이 임의로 건드리지 않게 한다. 조정 직후와 일정 기간 운전 후에 한 번 더 측정해 편차가 유지되는지 확인한다. 필터 교체 주기와 맞춰 재측정하면 필터 저항 증가에 따른 풍량 저하와 밸런싱 문제를 구분하기 쉽다.
한계도 분명히 적어둔다. 외부 풍속이 강한 날에는 외기 흡입구와 배기구 압력이 달라져 측정값이 흔들리고, 후드형 풍량계는 단말 형상에 따라 오차가 커질 수 있다. 중앙식이나 공용 샤프트 방식은 한 세대의 조정이 다른 세대 풍량에 영향을 주므로, 세대 단위 조정만으로 결론을 내리지 말고 계통 전체를 함께 측정해야 한다.
관련해서 환기설비 풍량 측정 5단계 — 풍속계·덕트계산·기준판정 글도 참고할 만하다.
환기설비 급배기 밸런싱 진단 정리와 체크포인트
진단 순서는 설계풍량 대조표 작성, 단말 풍량 측정과 편차율 계산, 세대 압력 판정, 조정 후 재측정을 통한 원인 구분, 결과 기록이다. 가장 중요한 분기점은 4단계로, 조정으로 편차가 해소되는지에 따라 시공·밸런싱 문제인지 설계 문제인지가 갈린다.
법적 기준은 적정 단계에서 세대별 시간당 0.5회 환기를 확보하는 것이므로, 판정은 세대 단위로 한다. 허용 편차처럼 법규에 수치가 없는 항목은 측정 전에 합의해 두어야 결과를 두고 다툴 여지가 줄어든다. 조치 뒤에도 필터 교체와 계절 변화에 맞춰 재측정해 결과가 유지되는지 확인한다.
급배기 밸런싱 진단 체크포인트
- ✓세대별 설계풍량 대조표 작성
- ✓적정 단계에서 시간당 0.5회 충족 여부 확인
- ✓허용 편차 측정 전 서면 합의
- ✓세대 급배기 차이로 양압·음압 판정
- ✓댐퍼 조정 후 재측정으로 원인 구분
- ✓댐퍼 개도 고정과 재측정 기록
