공조기 응축수 배수 불량 점검 5단계 — 팬·트랩·배수관

공조기 응축수 배수 불량은 드레인팬, 트랩, 배수관을 따로 점검한 뒤 정지·운전 조건에서 배수 상태를 비교해야 원인을 확정할 수 있다. 고임을 제거하는 데서 끝내지 말고 팬 압력, 봉수 유지, 배관 구배와 말단 조건까지 확인해 재발 여부를 검증한다.

공조기 응축수 배수 1단계: 안전 정지와 증상 고정

먼저 누수 위치, 발생 시간, 냉방 운전 여부, 송풍기 운전 상태를 확인한다. 냉방 중에만 발생하는지, 정지 후 넘치는지, 고풍량 운전에서 심해지는지를 구분해야 응축수 문제와 급수·코일·외부 침수 문제를 혼동하지 않는다.

점검구를 열기 전 전원 차단과 잠금·표찰 절차를 적용하고, 회전체가 완전히 정지했는지 확인한다. 운전 중 관찰이 필요하면 투시창과 차압계, 중앙감시 데이터를 우선 사용하며 음압 상태의 점검문을 무리하게 열지 않는다.

초기 상태는 장비번호, 시각, 운전모드, 팬 주파수 또는 단계, 드레인팬 수위, 바닥 누수 범위, 배수구 토출 여부와 함께 촬영한다. 물을 먼저 제거하면 고임 위치와 수위 흔적이 사라지므로 원인 판정에 필요한 기록을 확보한 뒤 임시 배수를 시행한다.

드레인팬이 넘치거나 전기부·천장재·단열재가 젖은 경우에는 해당 구간을 계속 운전하지 않는다. 젖은 다공성 단열재와 덕트 라이너는 표면 건조만으로 복구 여부를 판단하지 말고 오염 범위와 교체 필요성을 별도로 평가한다.

작업 전 안전 확인

• ✓전원 차단·잠금·표찰
• ✓회전체 완전 정지
• ✓초기 수위와 누수 촬영
• ✓젖은 전기부품 확인
• ✓운전 중 점검문 개방 금지

2단계: 드레인팬 고임과 구배 확인

팬 정지 상태에서 드레인팬의 출구 주변, 반대쪽 모서리, 코일 하부를 순서대로 본다. 출구보다 낮은 곳에 물이 남으면 장비 수평 불량, 팬 변형, 지지대 침하 또는 출구 위치 문제가 우선 의심된다.

직선자나 레이저 레벨로 팬과 장비 프레임의 방향을 확인하되 임의의 공통 구배값을 판정기준으로 쓰지 않는다. 제조사 도면과 시공도서에 표시된 배수 방향, 팬의 최저점과 출구 위치를 실제 설치 상태와 대조한다.

출구 주변의 슬라임, 먼지, 녹, 스케일과 코일에서 떨어진 이물질을 확인한다. 상당한 고임이나 잔해는 즉시 조치할 문제라는 EPA 지침과 같이, 고임수를 정상적인 운전 흔적으로 간주해서는 안 된다.

청소할 때에는 고형물을 먼저 회수하고 장비 재질에 맞는 방법으로 팬과 출구를 세척한다. 고압 분사로 오염물을 코일 뒤나 단열재로 밀어 넣지 않으며, 변색만 보고 곰팡이 종류나 건강 위해도를 확정하지 않는다.

청소 후에도 같은 모서리에 물이 남으면 막힘보다 구조 문제일 가능성이 크다. 장비 베이스를 재조정하거나 팬을 보수한 뒤 출구까지 연속적으로 흐르는지 다시 확인해야 한다.

드레인팬 고임 판정

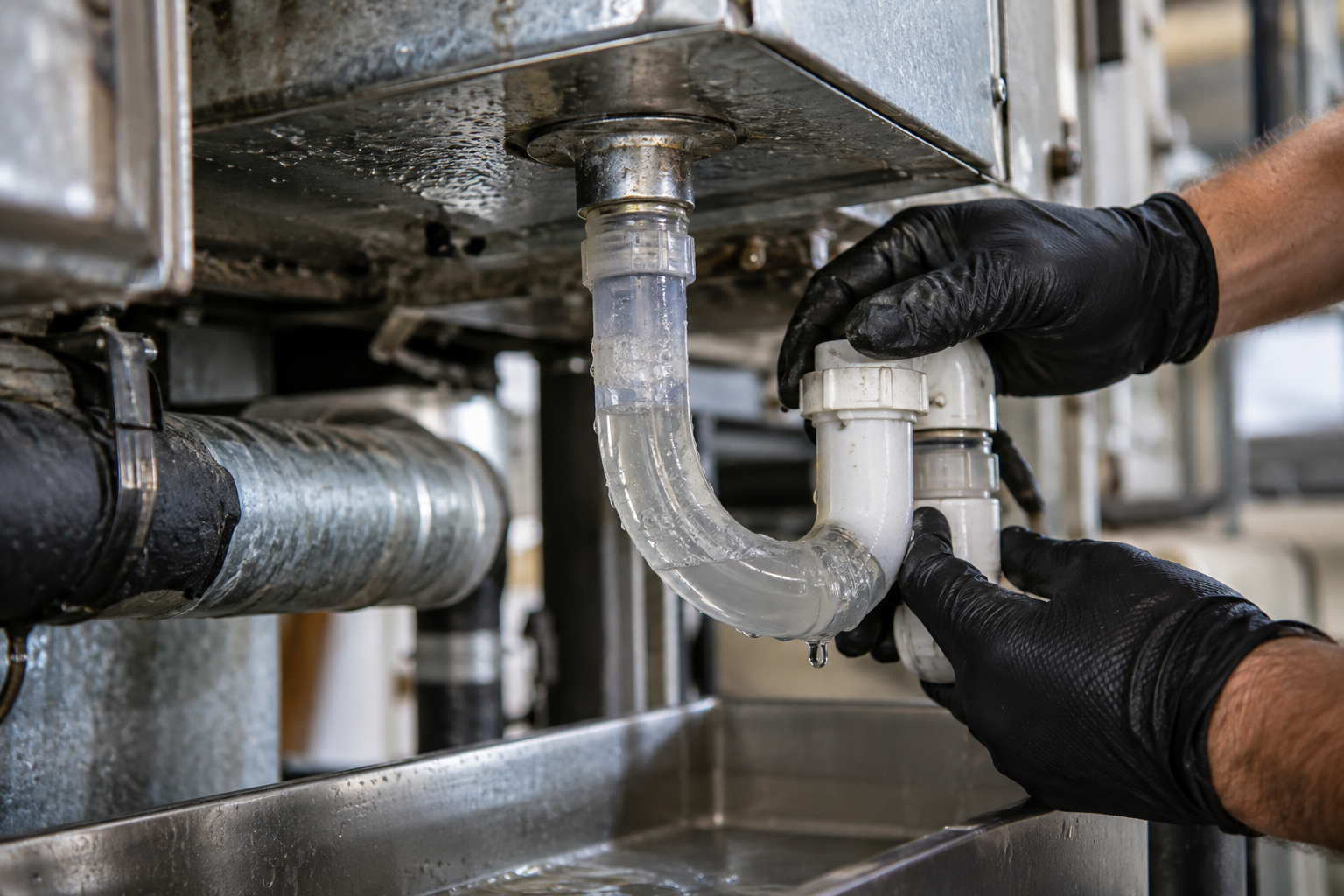

3단계: 응축수 트랩 봉수와 압력 조건 확인

트랩의 형식, 설치 방향, 봉수 유무, 균열, 청소구 마개와 통기관 상태를 확인한다. 장기간 냉방을 중단한 설비에서는 봉수가 증발할 수 있고, 막힌 통기관이나 배수 말단의 침수는 사이펀과 역류를 만들 수 있다.

코일 구간이 송풍기 흡입측인 드로스루 방식이면 내부 음압을 이길 수 있는 트랩 깊이가 필요하다. 반대로 양압 구간은 요구 형상이 다르므로 현장에서 외운 단일 치수를 적용하지 말고 장비 제조사의 최대 정압 조건과 트랩 도면으로 검증한다.

정지 상태에서 트랩에 물을 채운 뒤 누수와 봉수 유지 여부를 보고, 이어 운전 상태에서 팬 수위와 토출 흐름을 비교한다. 정지 시에는 잘 빠지지만 팬을 켜면 팬 출구에서 기포가 생기거나 고임이 증가하면 트랩 깊이 부족, 기밀 불량 또는 잘못된 통기 위치를 의심한다.

물만 다시 채워 일시적으로 배수가 회복됐다고 종결하면 안 된다. 봉수가 반복해서 사라지면 건조, 사이펀, 균열 또는 압력 부적합 중 어느 조건인지 찾아 트랩 재설치나 통기 보완으로 원인을 제거한다.

여러 드레인팬을 하나의 트랩에 무리하게 묶으면 설비 사이 압력 차이로 역류하거나 한쪽에 응축수가 남을 수 있다. 제조사 지침에서 개별 트랩을 요구하는 장비는 각 팬의 배수계통을 분리한다.

트랩 상태별 조치

※ 정지·운전 상태를 반드시 비교한다.

4단계: 배수관 막힘·구배·말단 점검

팬 출구부터 트랩, 엘보, 수평관, 합류부와 최종 배수구 순서로 막힘을 추적한다. 팬 출구와 첫 엘보는 슬라임과 먼지가 집중되기 쉬우므로 보이는 말단만 뚫고 점검을 끝내지 않는다.

청소구를 개방해 회수용 습식 진공장비나 유연한 브러시로 이물을 제거하고, 분리한 오염물의 위치와 양을 기록한다. 압축공기를 무리하게 주입하면 배관 이탈, 오염 에어로졸과 하류 설비 손상이 발생할 수 있으므로 배관 허용조건과 작업구역 격리를 먼저 확인한다.

배관 처짐, 역구배, 지지대 이탈, 단면 축소, 접속부 변형과 단열 손상도 함께 본다. 관 내부가 깨끗해도 물이 고이는 낮은 지점이나 배수구보다 낮게 잠긴 말단이 있으면 배수가 느려지고 봉수가 불안정해질 수 있다.

배수펌프가 있는 계통은 중력배수와 같은 방식으로 판단하지 않는다. 저장조 수위센서, 펌프 기동, 체크밸브, 토출관 막힘, 고수위 경보와 예비전원을 점검하고 펌프 정지 원인이 제어인지 기계 고장인지 분리한다.

화학약품은 배관·패킹·팬 재질과 제조사 허용 여부를 확인하지 않은 채 투입하지 않는다. 세척 후에는 제거된 막힘이 하류 합류관으로 이동하지 않았는지 최종 배수구까지 확인한다.

배수관 막힘 제거 순서

1. 출구 확인
   팬 출구와 첫 엘보의 이물을 찾는다.
2. 구간 분리
   청소구를 열어 막힌 구간을 좁힌다.
3. 오염 회수
   습식 진공장비나 브러시로 회수한다.
4. 구배 확인
   처짐·역구배·지지대 이탈을 확인한다.
5. 말단 검증
   최종 배수구의 자유 토출을 확인한다.

공조기 응축수 배수 5단계: 통수시험과 운전 재검증

전기부품과 단열재가 젖지 않도록 통제하면서 팬의 상류 쪽에 깨끗한 물을 천천히 공급해 흐름을 관찰한다. 투입 시작 시각, 투입량, 출구 도달 시각과 시험 종료 후 잔류 위치를 기록하면 조치 전후를 같은 조건으로 비교할 수 있다.

정지 통수시험에서 흐름이 느리면 팬 구배, 출구 또는 배수관 막힘을 다시 본다. 정지 상태는 정상이지만 팬 운전 후 고임이나 역류가 재현되면 트랩 봉수와 내부 정압 조건을 우선 재검토한다.

냉방과 송풍을 실제 운전 조건으로 복귀시킨 뒤 팬 수위, 트랩 수면, 배수 말단과 바닥 누수를 재확인한다. 한 번의 통수만으로 종결하지 말고 응축이 형성되는 운전 조건에서 코일 전면과 후면, 팬 가장자리까지 확인한다.

기록 입력 예시는 'AHU-03 / 2026-09-21 14:20 / 냉방 운전 / 팬 출구측 고임 / 트랩 봉수 소실 / 트랩 세척·재봉수 / 재운전 후 고임 없음'처럼 작성한다. 여기에 사진 번호, 작업자, 사용 부품과 다음 확인일을 연결하면 재발 시 동일 조건을 추적할 수 있다.

예시의 시각이나 관찰 결과는 법정 합격기준이 아니다. 합격 판정은 제조사 기준과 현장 운전조건에서 자유 배수, 누수 없음, 봉수 유지가 함께 확인될 때 내린다.

배수 정상인데 물이 남을 때의 예외 진단

배수관이 원활한데도 팬 밖이나 송풍기 측에 물방울이 보이면 코일 비산을 확인한다. 과도한 풍속, 필터 바이패스, 코일 오염, 핀 손상, 공기 우회 또는 팬 길이 부족으로 응축수가 출구에 도달하기 전에 날릴 수 있다.

코일 결빙 후 해빙수가 한꺼번에 유입되는 경우에는 냉수·냉매 제어, 저풍량, 필터 막힘과 센서 오류를 조사한다. 팬 청소만 반복하면 결빙 원인이 남아 같은 넘침이 재발한다.

젖은 위치가 응축수 흐름과 맞지 않으면 코일 배관 누수, 가습기 누수, 케이싱 틈새를 통한 빗물 유입과 외부 배관 결로를 구분한다. 물의 출처가 확정되지 않은 상태에서 모든 누수를 드레인 막힘으로 기록해서는 안 된다.

가동 중단이 의료·생산·전산 구역의 운영에 영향을 주는 경우에는 임시 배수와 감시조치를 위험성 평가 아래 시행하고 본수리를 계획한다. 임시 호스나 보조 팬 설치는 영구 개선으로 종결하지 않으며 전기 위험과 교차오염을 통제한다.

응축수 고임은 미생물 증식 가능성을 높이는 습윤 조건이지만 그 자체가 특정 실내공기질 항목의 법정 기준 초과를 입증하지는 않는다. 냄새나 이용자 증상이 계속되면 오염 범위 조사와 필요한 측정을 별도 절차로 진행한다.

관련해서 환기설비 예방정비 주기 결정 5단계 — 필터 열화 조기 발견 글도 참고할 만하다.

정리: 점검 기록과 재발 방지 체크포인트

기록부에는 장비 식별번호, 위치, 점검 일시, 외기·운전 조건, 팬 정지·운전 상태, 드레인팬 고임 위치, 트랩 봉수, 배수관과 펌프 상태를 남긴다. 추정 원인, 작업 내용, 교체 부품, 통수시험 결과, 운전 재검증과 전후 사진도 연결한다.

기계설비 유지관리기준은 공기조화기를 성능점검 수량 산출 대상에 포함하고 점검 결과를 유지관리지침서와 설비 현황표에 맞춰 작성하도록 한다. 다만 모든 건축물과 모든 공조기에 동일한 드레인 청소 주기를 정한 규정으로 해석해서는 안 되며, 적용 대상 여부와 기록 양식은 시설 규모·용도 및 최신 법령을 확인한다.

최종 확인 순서는 '안전 격리 → 초기 증상 기록 → 팬 구배·오염 확인 → 트랩 봉수·압력 검증 → 배수관·말단 청소 → 통수와 실제 운전 재시험'이다. 어느 단계에서든 젖은 전기부품, 심한 부식, 팬 균열이나 오염된 다공성 단열재가 발견되면 단순 배수작업 범위를 넘어 전문 보수 대상으로 전환한다.

재발 방지는 냉방 개시 전 봉수 확인, 청소 가능한 트랩과 배관 접근성 확보, 고수위 경보 시험, 장비별 반복 고장 이력 분석으로 구성한다. 같은 설비에서 재발하면 청소 주기만 단축하지 말고 트랩 설계, 프레임 수평, 배관 구배와 운전 정압을 다시 검토한다.
